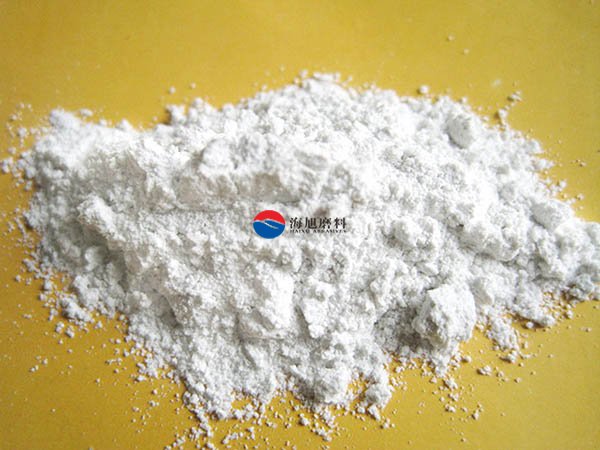

白剛玉原料為砂輪廠(chǎng)爐芯料或大塊料的A1203結(jié)晶，含量大于98.5%，其粒度為36#，46#,100#，所用原料中Si02的含量應(yīng)盡量少，以此來(lái)制備白剛玉研磨粉，那么白剛玉研磨粉生產(chǎn)工藝有哪些呢？今天海旭磨料小編就為大家詳細(xì)介紹一下白剛玉研磨粉生產(chǎn)工藝。

    一、使用的設(shè)備有球磨機(jī)、高溫電爐、烘爐、淸洗槽及通風(fēng)箱等。

    二、其生產(chǎn)工藝過(guò)程簡(jiǎn)述如下：

    1、粉碎：把一組直徑不同的淬火鋼球銅原料放入滾筒內(nèi)，加水，放上橡皮塾沖將蓋子密封，然后使?jié)L筒轉(zhuǎn)動(dòng)，在鋼球的描擊下，將磨料粉碎。


    2、酸洗與水洗：目的是洗掉磨料中的鐵雜質(zhì)。

    3、分選：采用水選法在玻璃缸內(nèi)進(jìn)行分選。

    4、烘干：在烘千筘內(nèi)升溫10(T20(TC烘干，烘干后用玻璃研棒或牛角匙將結(jié)塊研細(xì)。

    5、煅燒：將白剛玉研磨粉放入電爐或馬弗爐中，從常溫升至850度，對(duì)W0.5-w1研磨粉有時(shí)可達(dá)1200度，然后保溫5小時(shí)。

    6、浸泡：嵌砂研磨以及精拋時(shí)用的磨料均需要處理。浸泡要求是：將0.4g硬脂酸加上20g研磨粉再加上200毫升航空汽油，放入磨口玻璃瓶?jī)?nèi)浸泡七天以上。

    以上就是海旭磨料小編給大家詳細(xì)講解的“白剛玉研磨粉生產(chǎn)工藝”內(nèi)容了，海旭磨料主營(yíng)：白剛玉、棕剛玉、碳化硅、鉻礦砂、玻璃珠、鉻剛玉、鋯剛玉等磨料產(chǎn)品，質(zhì)量可靠24小時(shí)熱線(xiàn)竭誠(chéng)為您服務(wù)!
